『表の文字』と『欄外の文字』の認識(Python + Tesseract)



こんにちは。
仕事の自動化にやりがいと達成感を感じるガッくんです。



この記事の目次



目的


リンクの記事で Pythonocr をしたところ、罫線の中の文字を正しく認識しました。

また、罫線有りと罫線無しで出力形式に違いが出ました。

罫線で囲まれた文字を Python で ocr してみた - 解析エンジニアの自動化 blog

罫線有りと罫線無しの文字が混在する画像を使って、罫線の中の数字と罫線の外にある数字が認識出来るのか Pythonocr してみます。
あと、罫線有りと罫線無しだとどんな出力形式になるのか確かめます。



プログラム

ソースコード


# -*- coding: utf-8 -*-
###############################################################################
# ライブラリインポート
###############################################################################
import os                       # os の情報を扱うライブラリ
import pytesseract              # tesseract の python 用ライブラリ
from PIL import Image           # 画像処理ライブラリ
import matplotlib.pyplot as plt # データプロット用ライブラリ
import numpy as np              # データ分析用ライブラリ

# カレントディレクトリを変更する
os.chdir("C:\\作業")

# pytesseract に tesseract のパスを通す
pytesseract.tesseract_cmd='C:\Program Files (x86)\Tesseract-OCR\tesseract.exe'

# 画像の読み込み
#img = Image.open('C:\作業\ocr-test1.jpg')
#img = Image.open('C:\作業\ocr-test2.png')
#img = Image.open('C:\作業\ocr-test3.png')
#img = Image.open('C:\作業\ocr-test4.png')
#img = Image.open('C:\作業\ocr-test5.png')
img = Image.open('C:\作業\ocr-test6.png')
#img = Image.open('C:\作業\ocr-test7.png')
#img = Image.open('C:\作業\ocr-test8.png')
#img = Image.open('C:\作業\ocr-test9.png')
#img = Image.open('C:\作業\ocr-test10.png')
#img = Image.open('C:\作業\ocr-test11.png')

# 画像を配列に変換
im_list = np.array(img)

# データプロットライブラリに貼り付け
plt.imshow(im_list)

# 表示
plt.show()

# テキスト抽出
txt = pytesseract.image_to_string(img)

# 抽出したテキストの出力
print()
print(txt)
print()

使い方

画像の読み込みについては何回も失敗に失敗を重ねて 11 枚の画像を作りました。 1 つの記事には出来そうに無いので、1 つの記事で 1 画像ずつ紹介していきます。

コメントを意味する ♯ を順に付けていきながら、読み込む画像を変えて ocr していきました。

その他の Python ソースコードについてはソースコードのコメントに処理内容を書いたので、説明は割愛します。



ocr する画像

図1 のエクセルで作った画像を ocr しました。
フォントは『 MS Pゴシック 』で、サイズは 14 ポイントです。

図1 ocr する画像



ocr の結果

図2 は ocr の結果をキャプチャした画像です。

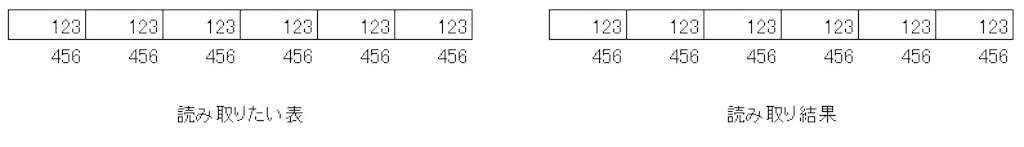

図3 は 図2 を比較表にまとめた画像です。

正確に文字を認識出来ました。

罫線無しと罫線有りの数字が混在していると罫線無しの出力のされ方になる事が分かりました。


図2 ocr の結果


図3 ocr の結果まとめ表



コメント

正確に認識する事が出来ました。
次は今回 ocr した罫線有りと罫線無しの数字が混在する画像の罫線無しの文字を罫線で囲むと出力形式がどうなるのかを確認します。
