こんにちは。
仕事の自動化にやりがいと達成感を感じるガッくんです。

この記事の目次

背景・目的

Python で色々な分析結果をグラフにしたいのですが、 matplotlib の描画スピードがとても遅かったので、どんな使い方をすれば良いのか検証しました。

動作環境

・Windows 7
・winpython 64bit 3.4.4

入力データ

読み込むデータは Excel で作成しました。

Excel の 10,48,576 行を全て使いました。

Data1 〜 Data5 は以下の関係性を持たせています。

Data1 = No. / 10,000
Data2 = cos(radians(Data1))
Data3 = sin(radians(Data1))
Data4 = 2*cos(radians(Data1))
Data5 = 2*sin(radians(Data1))

そして、 Excel から csv 出力したファイルを作成しました。

図1 入力データ

プログラム

２つのソースコードを準備しました。

ソースコード①
dask で csv ファイルを読み込んで matplotlib でグラフを描画するプログラム

ソースコード②
dask で csv ファイルを読み込んで dask.dataframe を numpy 配列に変換してから matplotlib でグラフを描画するプログラム

２つのソースコードは matplotlib に入れる値が dask.dataframe か numpy 配列かの違いがあります。

ソースコード①

dask で csv ファイルを読み込んで matplotlib でグラフを描画するプログラム


###############################################################################
# グラフの描画時間を計測するプログラム
###############################################################################
# インポート
from time import time
import dask.dataframe as dd
import matplotlib.pyplot as plt

# 時間計測関数
def calc_time(func):
    start = time()
    r = func()
    return{'value':r, 'time':time()-start}

# 表題行 + 1,048,575 行のデータ
file_dir  = 'C:\\Users\\UserName\\Desktop\\'
file_name = 'driven_test'

# ファイル読み込み
ddf = calc_time(lambda:dd.read_csv(file_dir + file_name + '.csv', header=0,
                                   names=('No.', 'Date', 'Data1', 'Data2', 'Data3', 'Data4', 'Data5')))
print('データ読込時間 : ' + str(ddf['time']) + ' sec')
all_time = ddf['time']

# グラフの描画
graph = calc_time(lambda:plt.plot(ddf['value']['No.'], ddf['value']['Data2']))
print('グラフ作成時間 : ' + str(graph['time']) + ' sec')
all_time += graph['time']

graph = calc_time(lambda:plt.plot(ddf['value']['No.'], ddf['value']['Data3']))
print('グラフ作成時間 : ' + str(graph['time']) + ' sec')
all_time += graph['time']

graph = calc_time(lambda:plt.plot(ddf['value']['No.'], ddf['value']['Data4']))
print('グラフ作成時間 : ' + str(graph['time']) + ' sec')
all_time += graph['time']

graph = calc_time(lambda:plt.plot(ddf['value']['No.'], ddf['value']['Data5']))
print('グラフ作成時間 : ' + str(graph['time']) + ' sec')
all_time += graph['time']

# 画像の出力
output = calc_time(lambda:plt.savefig(file_dir + file_name + '0.0.jpg', bbox_unches="tight"))
print('グラフ出力時間 : ' + str(output['time']) + ' sec')
all_time += output['time']

print('合計時間 : ' + str(all_time) + ' sec')

ソースコード②

dask で csv ファイルを読み込んで dask.dataframe を numpy 配列に変換してから matplotlib でグラフを描画するプログラム


###############################################################################
# グラフの描画時間を計測するプログラム
###############################################################################
# インポート
from time import time
import dask.dataframe as dd
import numpy as np
import matplotlib.pyplot as plt

# 時間計測関数
def calc_time(func):
    start = time()
    r = func()
    return{'value':r, 'time':time()-start}

# 表題行 + 1,048,575 行のデータ
file_dir  = 'C:\\Users\\UserName\\Desktop\\'
file_name = 'driven_test'

# ファイル読み込み
ddf = calc_time(lambda:dd.read_csv(file_dir + file_name + '.csv', header=0,
                                   names=('No.', 'Date', 'Data1', 'Data2', 'Data3', 'Data4', 'Data5')))
print('データ読込時間 : ' + str(ddf['time']) + ' sec')
all_time = ddf['time']

ex = calc_time(lambda:np.array(ddf['value']))
print('データ変換時間 : ' + str(ex['time']) + ' sec')
all_time += ex['time']

graph = calc_time(lambda:plt.plot(ex['value'][0:,0], ex['value'][0:,3]))
print('グラフ作成時間 : ' + str(graph['time']) + ' sec')
all_time += graph['time']

graph = calc_time(lambda:plt.plot(ex['value'][0:,0], ex['value'][0:,4]))
print('グラフ作成時間 : ' + str(graph['time']) + ' sec')
all_time += graph['time']

graph = calc_time(lambda:plt.plot(ex['value'][0:,0], ex['value'][0:,5]))
print('グラフ作成時間 : ' + str(graph['time']) + ' sec')
all_time += graph['time']

graph = calc_time(lambda:plt.plot(ex['value'][0:,0], ex['value'][0:,6]))
print('グラフ作成時間 : ' + str(graph['time']) + ' sec')
all_time += graph['time']

# 画像の出力
output = calc_time(lambda:plt.savefig(file_dir + file_name + '0.1.jpg', bbox_unches="tight"))
print('グラフ出力時間 : ' + str(output['time']) + ' sec')
all_time += output['time']

print('合計時間 : ' + str(all_time) + ' sec')

結果

numpy 配列に変換する処理に時間をさいても dask で csv ファイルを読み込んで dask.dataframe を numpy 配列に変換してから matplotlib でグラフを描画するプログラムのほうが速い結果となりました。

値の処理計算も numpy 配列が速いですし、当たり前といえば当たり前の結果でした。

作成したグラフももちろん同じモノが出来上がりました。

ソースコード①の結果


In [1]: runfile('C:/WinPython-64bit-3.4.4.6Qt5/settings/.spyder-py3/graph0.0.py', wdir='C:/WinPython-64bit-3.4.4.6Qt5/settings/.spyder-py3')
データ読込時間 : 0.01200103759765625 sec
グラフ作成時間 : 3.650207996368408 sec
グラフ作成時間 : 3.7332139015197754 sec
グラフ作成時間 : 3.2911880016326904 sec
グラフ作成時間 : 3.101177930831909 sec
グラフ出力時間 : 0.8210470676422119 sec
合計時間 : 14.608835935592651 sec

f:id:chuckischarles:20191126110523j:image

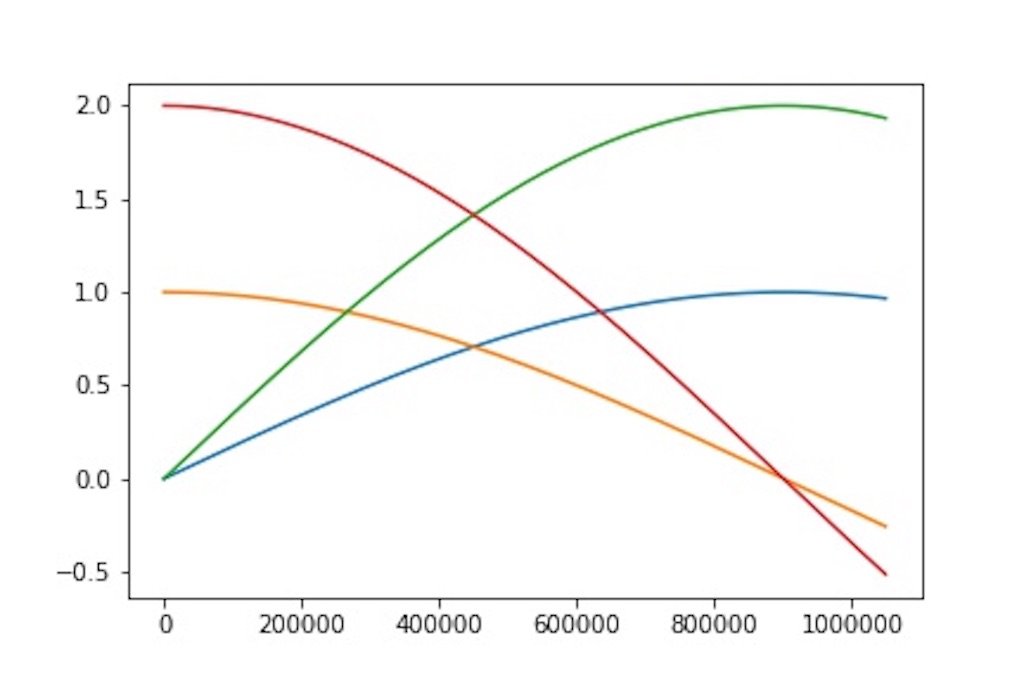

図2 ソースコード①のグラフ

ソースコード②の結果


In [1]: runfile('C:/WinPython-64bit-3.4.4.6Qt5/settings/.spyder-py3/graph0.1.py', wdir='C:/WinPython-64bit-3.4.4.6Qt5/settings/.spyder-py3')
データ読込時間 : 0.01100015640258789 sec
データ変換時間 : 1.9661130905151367 sec
グラフ作成時間 : 0.18301010131835938 sec
グラフ作成時間 : 0.13800787925720215 sec
グラフ作成時間 : 0.1370079517364502 sec
グラフ作成時間 : 0.14200782775878906 sec
グラフ出力時間 : 0.4520261287689209 sec
合計時間 : 3.0291731357574463 sec
